Самодіагностика OBD-II: де роз’єм, як зчитати код сканером ELM327 і що означають значки на панелі.

Матеріали розділу

Бортова діагностика OBD-II

OBD-II — система самодіагностики, яку блок керування виконує під час поїздок. Вона стежить за вузлами, що впливають на викиди: каталізатором, датчиками кисню, запалюванням, системою уловлювання парів палива. Коли самоперевірка знаходить несправність, блок записує код і вмикає індикатор Check Engine. Бортова діагностика обов’язкова для нових легкових авто в ЄС: бензинових — з 2001 року, дизельних — з 2004-го; у США — з 1996 модельного року.

Як прочитати код

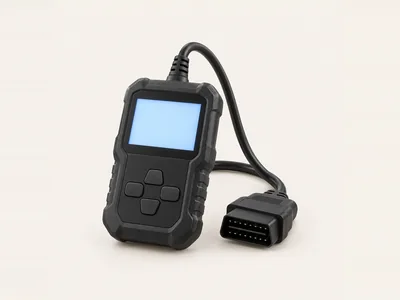

Роз’єм діагностики — трапецієподібна колодка на 16 контактів, найчастіше під панеллю з боку водія. До нього підключають сканер або недорогий адаптер на мікросхемі ELM327 і застосунок на телефоні. Перед покупкою адаптера перевірте тип зв’язку: адаптери з класичним Bluetooth не працюють з iPhone, а Bluetooth LE і Wi-Fi працюють і з Android, і з iPhone.

Записуйте всі коди, а не лише перший. «Очікувані» коди (pending) означають, що самоперевірка вже помітила несправність, але ще не підтвердила її. Скидання кодів стирає й результати самоперевірок (готовність): щоб блок знову перевірив усі системи, авто треба поїздити у звичайному режимі — орієнтовно тиждень.

Індикатори панелі

Якщо сканера під рукою немає, підкаже значок на панелі. Колір задають Правила ООН № 121: червоний — небезпека, зупиніться; жовтий — попередження, перевірте; зелений і синій — інформація про увімкнену функцію. Check Engine жовтий; якщо він блимає, блок бачить пропуски запалювання, що можуть пошкодити каталізатор, — скиньте газ і зупиніться, щойно це безпечно.

Коли їхати на СТО

Код — підказка, де шукати, а не вирок вузлу. Спершу виконайте прості перевірки зі сторінки коду. Якщо код повертається після ремонту, горить червоний індикатор або є проблеми з гальмами — зупиніться й зверніться до СТО.

Що таке готовність (readiness)?

Це результати самоперевірок OBD-II: вони показують, чи блок уже перевірив усі системи після скидання кодів. Скидання обнуляє готовність, тому одразу після нього на огляді, де читають OBD, це видно.

Чи підійде сканер до старого авто?

Схожа колодка трапляється і на авто, старших за вимоги OBD-II, але це ще не гарантує підтримки протоколу. Перевірте рік випуску й ринок, для якого зроблено авто.
